Drenes de condensados

Se acabaron las pérdidas de presión

Los drenes de condensado evacuan de la red de aire comprimido el condensado atrapado en los separadores centrífugos, los secadores refrigerativos y los filtros. Son imprescindibles para un tratamiento eficaz del aire comprimido y para garantizar un suministro de aire comprimido libre de interrupciones.


ECO-DRAINS

Los drenes electrónicos de condensado ECO-DRAIN de Kaeser son muy económicos y confiables. Esto se atribuye a su regulación que opera independiente de la cantidad de condensado, sus válvulas resistentes a la suciedad y la posibilidad de conectar un contacto de alarma (a partir del modelo 31).

Los drenes de condensado ECO-DRAIN suministran flujos hasta 3500 cfm. Kaeser le ofrece también variantes para casos especiales, como aplicaciones con condensado agresivo, presiones de servicio hasta 915 psi, producción de vacío o zonas con peligro de congelación.

Sus ventajas

  • Se acabaron las pérdidas de presión:
    Cuando el sensor capacitivo del ECO-DRAIN registra que se ha alcanzado el nivel de llenado máximo, su sistema electrónico inteligente abre la membrana de la válvula el tiempo imprescindible y vuelve a cerrarla. De esta manera solo se evacua condensado, y no aire comprimido, lo que ahorra energía.
  • Evacuación segura – también con impurezas:
    El sensor capacitivo que registra el nivel de llenado no cuenta con componentes mecánicos que puedan averiarse. Las conducciones piloto que llevan a las válvulas siempre están limpias. El uso de una válvula de membrana servoasistida permite una amplia sección de apertura. La evacuación se llevará siempre a cabo sin problemas, incluso si el condensado contiene mucha suciedad o es puro aceite.
  • Mantenimiento sencillo – sin técnicos especializados:
    La unidad de servicio de los modelos 30, 31 y 32 incluye todos los componentes de mantenimiento. Esta unidad se coloca de manera segura haciendo "clic" sobre la unidad de control. El buen funcionamiento de las unidades de servicio se comprueba al 100% en fábrica, su intervalo de cambio es muy largo y puede sustituirse sin la intervención de un técnico especializado.
Drenes Magnéticos Automáticos (AMD 1550 y 6550)


Los Drenes Magnéticos Automáticos (AMD) Kaeser eliminan el condensado y otros contaminantes del sistema de aire. La gran capacidad de los drenes magnéticos automáticos los hacen aptos para una gran gama de aplicaciones. Son confiables y requieren un mínimo de mantenimiento. Además, mantienen un “sello líquido” con el cual se previene la pérdida de aire a presión. A diferencia de los drenes tradicionales por flotador, los mecanismos operativos están aislados del condensado, por lo que no se producen suciedades o adherencias.

El AMD 1550 es especialmente adecuado para uso con enfriadores, secadores refrigerativos, filtros y separadores de líquidos. Una resistente carcasa protegida contra corrosión y las piezas internas evitan las suciedades. No requiere electricidad para la operación y, para simplificar la instalación, puede escoger entre conexiones arriba o abajo. La estructura modular permite un mantenimiento sencillo.



Detalle de los productos

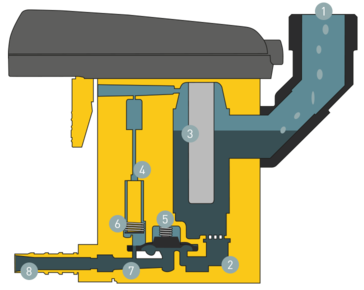

Diseño
ECO-DRAIN condensate drain – Design
  1. Entrada de condensados
  2. Cámara colectora
  3. Sensor de nivel
  4. Válvula solenoide
  5. Válvula de diafragma
  6. Conducto piloto
  7. Asiento de la válvula
  8. Tubería de descarga

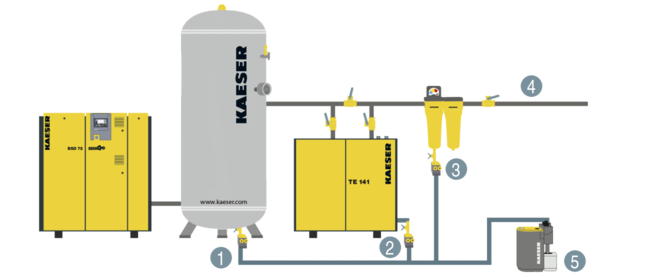

Integración en la estación de aire comprimido
ECO-DRAIN condensate drain: Integration into the compressed air station
  1. ECO-DRAIN
  2. ECO-DRAIN
  3. ECO-DRAIN
  1. Red de aire comprimido
  2. Tratamiento de condensado

Todos los punto de recolección se deben equipar con un medio confiable de dren de condensado. Se obtienen mejores resultados con un dren de condensado que se controla electrónicamente.
